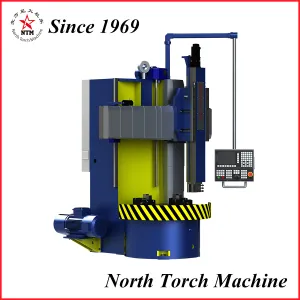

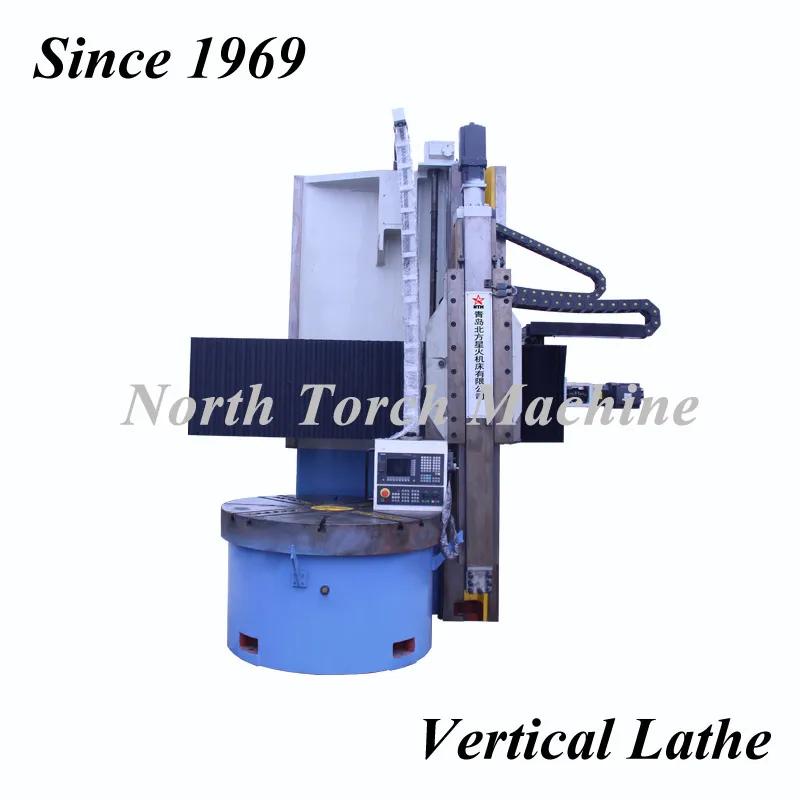

Torno vertical: la solución definitiva para el mecanizado de componentes masivos

El torno vertical, también conocido como mandrinadora vertical o VTL, es una piedra angular de la fabricación industrial pesada, diseñado específicamente para mecanizar piezas de trabajo grandes, pesadas y cortas que son difíciles de montar en tornos horizontales convencionales. Su característica definitoria es un husillo orientado verticalmente que posiciona la mesa giratoria, o mandril, horizontalmente. Este diseño fundamental permite que la gravedad trabaje a favor de la máquina, asegurando que la pieza de trabajo se asiente de forma segura y concéntrica sobre la mesa, lo que simplifica drásticamente la carga, configuración y sujeción de componentes masivos. Reconocidos por su excepcional estabilidad y potente par, los tornos verticales son indispensables en sectores como la generación de energía, maquinaria pesada, ingeniería marina y aeroespacial, donde se utilizan para producir y terminar piezas críticas como carcasas de turbinas, engranajes grandes, rodetes de turbinas hidroeléctricas y enormes anillos de rodamientos.

Superioridad estructural y rigidez
La arquitectura de un torno vertical es testimonio de una ingeniería sólida. Su estructura principal consta de una enorme base monolítica que soporta una mesa giratoria de gran diámetro. En una columna grande se monta un travesaño en forma de puente, cuya altura a menudo se puede ajustar. Este travesaño lleva los cabezales de las herramientas, que normalmente incluyen un cabezal lateral y un cabezal de ariete, que pueden moverse lateralmente (eje X) y verticalmente (eje Z). Esta construcción de marco cerrado estilo pórtico proporciona una plataforma excepcionalmente rígida capaz de absorber las inmensas fuerzas de corte generadas durante operaciones pesadas de revestimiento, torneado y taladrado. La gran mesa, sostenida por cojinetes de empuje de alta precisión, ofrece un par formidable a bajas velocidades, lo que permite el mecanizado eficiente incluso de los materiales más resistentes, desde aceros de alta resistencia hasta superaleaciones y grandes componentes de hierro fundido.

Precisión y versatilidad en operación
Los tornos verticales modernos están equipados predominantemente con sistemas de control numérico por computadora (CNC), lo que los transforma en centros de mecanizado automatizados y de alta precisión. La integración CNC permite la programación de contornos, conos y perfiles complejos con precisión repetible. La capacidad de montar múltiples herramientas de corte en cambiadores automáticos de herramientas y el funcionamiento simultáneo de múltiples cabezales reducen significativamente el tiempo no productivo. Las operaciones clave realizadas con una eficiencia incomparable incluyen:

• Refrentado de alta resistencia: mecanizado de superficies grandes y planas con tolerancias finas y acabados superficiales superiores.

• Mandrinado de precisión: Ampliación y acabado de diámetros internos con extrema precisión y concentricidad.

• Torneado externo e interno: mecanizado de superficies cilíndricas externas y perfiles internos complejos.

• Ranurado y torneado cónico: creación de socavados, ranuras y superficies cónicas.

Aplicaciones en industrias pesadas
Las capacidades únicas del torno vertical lo convierten en la máquina preferida para una amplia gama de componentes de gran tamaño. En la industria de generación de energía, se utiliza para mecanizar carcasas de turbinas de vapor y bujes de turbinas eólicas. El sector marítimo confía en él para producir grandes bujes de hélices y componentes de motores. Además, es esencial para la fabricación de anillos y bridas gigantes que se utilizan en equipos de minería, recipientes a presión y maquinaria de construcción.

En conclusión, el Torno Vertical es más que una simple máquina herramienta; es un activo estratégico para cualquier instalación que se ocupe de la fabricación de componentes a gran escala. La estabilidad de la pieza de trabajo asistida por gravedad, su rigidez monumental y sus capacidades CNC avanzadas garantizan que siga siendo el método más eficiente y preciso para girar a los gigantes de la industria moderna.
